Фундаменты для опор освещения: особенности конструкции

Надежность и долговечность опор освещения во многом зависит от качества монтажа металлоконструкций, а также от того, насколько правильно подобран и оборудован фундамент. При выборе основания специалисты учитывают тип опоры. Прямостоечные модели устанавливаются в грунт. Устойчивость опоры в этом случае гарантирует заливка свободного пространства бетонной смесью. При монтаже фланцевых опор используются закладные элементы нескольких типов.

Фото

Фундаментные блоки

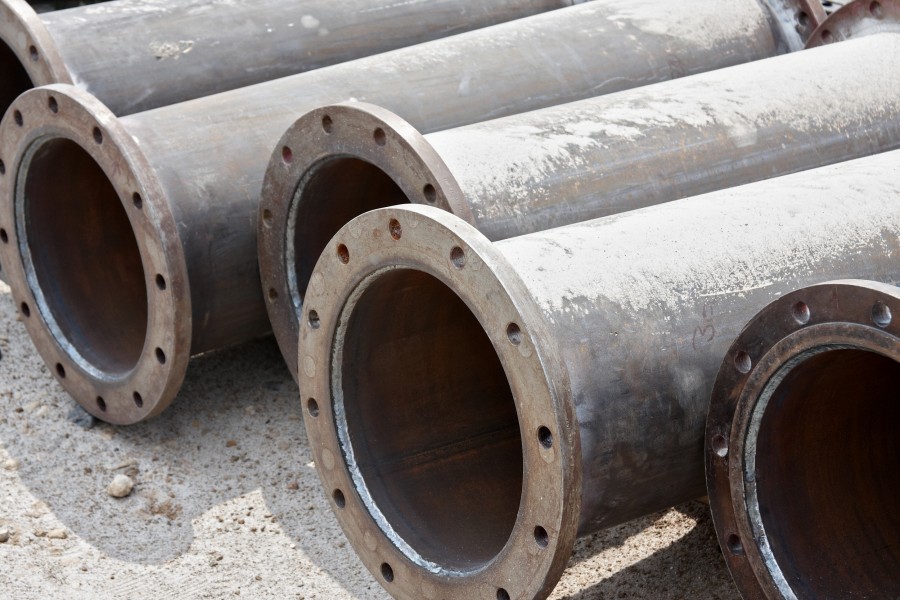

Данный тип закладных элементов получил наибольшее распространение. Конструктивно фундаментный блок представляет собой трубу установленного проектом сечения, к верхней части которой приварен фланец. Именно он является местом соединения фундаментного блока с основанием опоры, оснащенной ответной частью. Для обеспечения подземного подвода кабеля в трубе предусматриваются сквозные отверстия – лючки.

Консоли

В тех случаях, когда установка опоры непосредственно на фундаментный блок невозможна, монтаж производится с использованием консоли. Эта деталь оснащена двумя разнесенными фланцевыми креплениями, один из которых используется для фиксации на фундаментном блоке, а другой – для монтажа фланцевой опоры. При эксплуатации консоль воспринимает часть нагрузки от опоры и установленного на ней осветительного оборудования, и передает ее фундаменту.

Выносные фундаменты

Особенностью выносного фундамента является цельнометаллическая Г-образная конструкция. Вертикальная часть закладного элемента предназначена для установки в грунт, горизонтальная оснащена фланцем и используется для фиксации на ней опоры освещения. Выносные фундаменты применяются в местах прохождения подземных коммуникаций, вдоль дорожных полотен и на других труднодоступных объектах. Для обеспечения максимальной прочности конструкции фланец и места соединения вертикальной и горизонтальной частей усиливаются металлическими косынками.

Как и любым другим металлическим изделиям, закладным элементам требуется антикоррозийная обработка. Она позволяет защитить их от воздействия влаги и агрессивных сред и, тем самым, предотвратить преждевременное повреждение. Большинство современных производителей использует для этой цели метод горячего цинкования. Дополнительно фундамент может быть обработан лакокрасочным покрытием.
