ЯБ-3-400-2 У3
|
Описание
| Применение | Для неавтоматических включений и отключений силовых электрических цепей напряжением до 380 В переменного тока частотой 50 Гц и для защиты электрооборудования от токов перегрузки и токов короткого замыкания. |
|---|---|

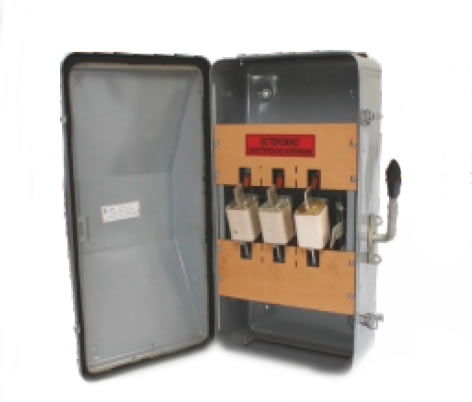

| Конструкция | Силовой ящик представляет собой цельнотянутый стальной корпус с атмосфероустойчивым порошковым покрытием, в который вставляется блок "предохранитель-выключатель", состоящий из несущей металлоконструкции и предохранителей ПН2 -250-10 У3 по ТУ РБ 300125000.006-2004. На несущей металлоконструкции установлены изоляторы со стойками и рычажный привод, обеспечивающий необходимое перемещение плавких вставок предохранителей из положения "Отключено" в положение "Включено" и обратно. Привод имеет фиксацию в положении "Включено" и "Отключено". Блок снабжен блокировкой, которая исключает открывание дверцы при включенном положении аппарата и включение аппарата при открытой дверце. |
